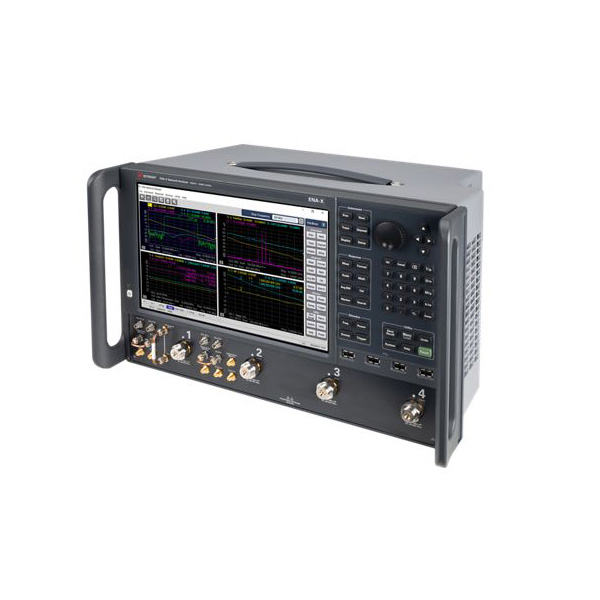

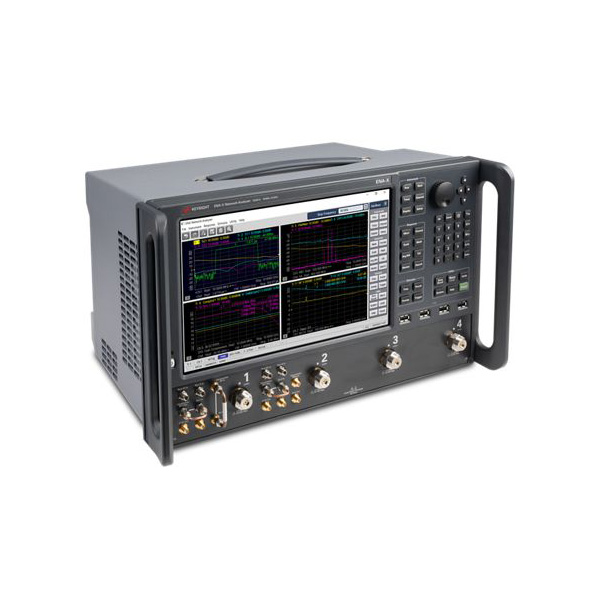

Ostke kõrge kvaliteediga E5081A ENA Vector võrguanalüsaatorid otse madala hinnaga. E5081A ENA-X vektorvõrguanalüsaator, 9 kHz kuni 44 GHz, koos modulatsioonimoonutuste mõõtmise võimalusega, võimaldab aktiivsete komponentide, nagu võimendid ja mikserid, täielikku seadme iseloomustamist.
Mitu mõõtmist, üks seadistus
Kiirendage 5G ja satelliitside komponentide iseloomustamist Keysight E5081A ENA-X vektorvõrguanalüsaatoriga (VNA). ENA-X on ainus lahendus, mis toodab kiireid ja täpseid EVM-mõõtmisi keskmise ulatusega võrguanalüsaatoriga.
Meie spektraalkorrelatsiooni tehnika analüüsib otseselt võrguanalüsaatori sageduspiirkonna moduleeritud sisend- ja väljundsignaale. Praegused turul olevad lahendused nõuavad komponentide täielikuks iseloomustamiseks võrgu- ja spektrianalüsaatorit. Uue ENA-X-iga saate tagada testi täpsuse ja korratavuse ühe testi seadistusega, kasutades täielikku vektori korrektsiooni DUT-tasandil. Vältige seadistuste käsitsi ümberkonfigureerimist või keerukate lülitipõhiste süsteemide automatiseerimist – kontrollige seadme jõudlust kiiremini ja väiksema veapotentsiaaliga võrguanalüsaatoriga ENA-X.
Saavutage madalaim jääk-EVM integreeritud modulatsioonimoonutustarkvaraga.
Tagage testi täpsus ja täiustage laia dünaamilise ulatusega müraarvu mõõtmisi.
Viige läbi paindlikud suure võimsusega testid otsese juurdepääsuga vastuvõtjale, et integreerida võimendusvõimendid, atenuaatorid või suunaühendused.
Aadressi sisendpordi mittevastavus, kanali võimsus ja allika vead vektorkorrigeeritud kalibreerimisega DUT-tasandil.
Testige kiiremini moduleeritud moonutuste ja spektrianalüüsi, müranäitajate, vektormikseri mõõtmiste ja muu abil ühe instrumendiga.
| Rakendused: | S-parameetrid Müra joonis Modulatsiooni moonutamine |
| Parim kiirus 201 punktis, 1 pühkimine: | 3 ms |
| Komponendid: | Madala müratasemega võimendid Võimsusvõimendid Mikserid/sagedusmuundurid T/R moodulid |
| Dünaamiline ulatus: | 146 dB |
| Instrumendi tüüp: | Pink |
| Maksimaalne sagedus: | 44 GHz |
| Minimaalne sagedus: | 10 MHz |
| Sisseehitatud portide arv: | 2 porti 4 porti |
| Siseallikate arv: | n/a |
| Väljundvõimsus: | 17 dBm |
| Jäljemüra: | 0,0015 dB rms |
| VNA seeria: | See |
| VNA tüüp: | Pink |
