Professionaalse tootjana soovime teile pakkuda kvaliteetseid Fluke8558A digitaalseid multimeetreid. 8558A jagab sama platvormi kui täislaaditud 8588A etalonmultimeeter.
Professionaalse tootjana soovime teile pakkuda kvaliteetseid Fluke8558A digitaalseid multimeetreid. 8558A 8,5-kohaline multimeeter pakub 5 mega-samplit sekundis kõrge eraldusvõimega digiteerimist süsteemi automatiseerimiseks laborites ja tootmiskatsekeskkondades. Fluke'i uus kiire süsteemikujundus ja tööstuse kiireim otsedigiteerimisvõime võimaldavad märkimisväärselt suurendada paljude automatiseeritud süsteemirakenduste läbilaskevõimet, mis nõuavad suurima kiiruse ja parima täpsuse kombinatsiooni. Suurepärane täpsus on saadaval laias mõõtmisvahemikus, üle üheksa funktsiooni ja intuitiivse värviekraani kasutajaliidese.
8558A jagab sama platvormi kui täislaaditud 8588A etalonmultimeeter. Platvormil on ühine intuitiivne kasutajaliides koos hõlpsasti navigeeritava menüüstruktuuriga kõigi konfiguratsioonide jaoks ja vastavate SCPI-ühilduvate käskudega automatiseeritud keskkonna jaoks. 8588A platvorm tagab minimaalselt 100 000 näitu sekundis 4,5 numbriga GPIB, USBTMC või Etherneti kaudu ja pardaandmemälu, mis mahutab kuni 15 miljonit näitu.

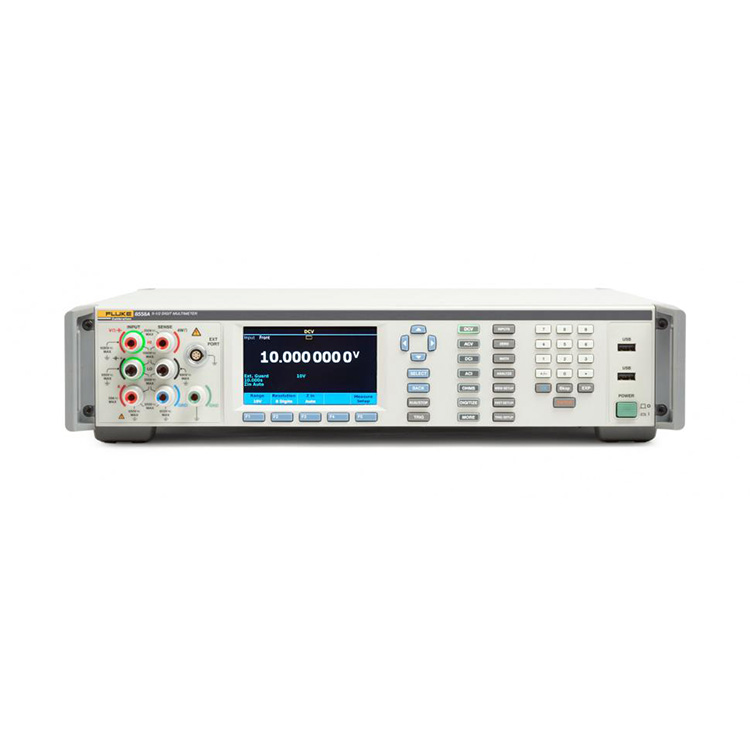

A. Visuaalse ühenduse halduse terminalid
Aktiivsed terminalid süttivad, suunates kasutajat õigeid ühendusi looma.
B. Kergesti ligipääsetavad konfiguratsioonid
Vahemik, ava, sisendtakistus, RMS-filter ja muud mõõtmiskonfiguratsioonid on hõlpsasti saadaval.
C. Suur, ere täisvärviline ekraan
Intuitiivne kasutajaliides ja lame menüüstruktuur muudavad konfiguratsioonidele juurdepääsu ja trendigraafikute, lainekujude, FFT-de, histogrammi ja statistika vaatamise lihtsaks.
D. Programmeeritav eesmine/tagumine elektrooniline lüliti
Välistab käsitsi kasutamise ja võimaldab ühe kaugkäsu abil koheseid suhtetulemusi.
E. 30 A terminal (ainult 8588A; 2A 8558A jaoks)
Võimaldab tööstuse kõige laiemat voolumõõtmisvahemikku ühe terminali kaudu.
F. Pehmed menüüklahvid
Kohandage aktiivse funktsiooniga, nii et menüü struktuur on intuitiivne ja hõlpsasti õpitav.
G. Mitme keele valik
Valikus on inglise, hiina, prantsuse, jaapani, korea, vene ja hispaania keel.
H. Käivita/peata päästik
Lülitab pideva või vabajooksu mõõtmise oleku sisse.
I. USB-pordid
Laadige andmed kiiresti ja lihtsalt mälupulgale alla.

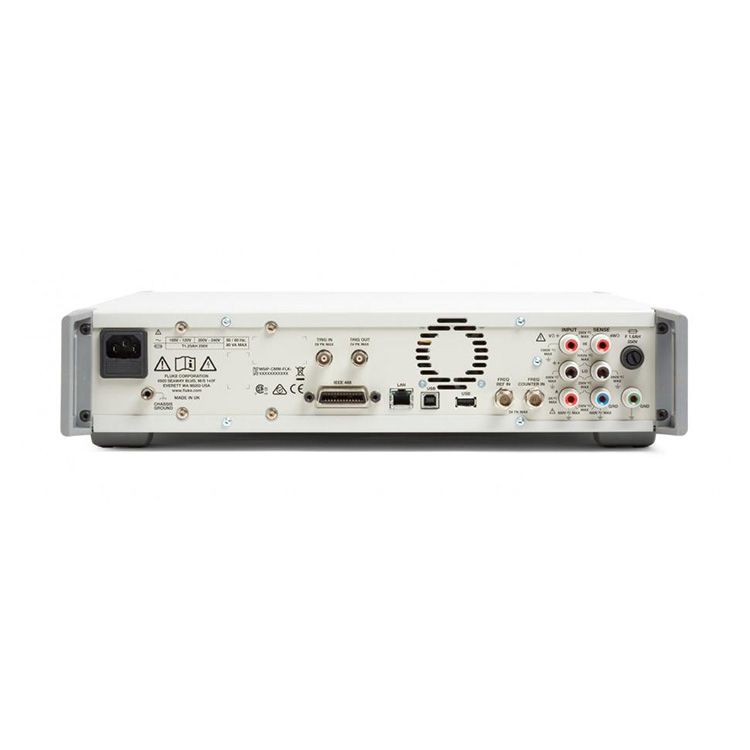

Fluke 8558A koos tähelepanulaienditega (tagasi)
J. Trig in/Trig out
Täpne käivitamine maksimeerib süsteemi automatiseerimise sünkroonimise.
K. Freq Counter
Võimaldab mõõta 100 MHz sagedusloendurit sagedusel 0,5 uHz/z.
L. Tagapaneeli sisendklemmid
Peegeldab esipaneeli sisendklemmid ühenduse ühilduvuse tagamiseks ja võimaldab mõõta eesmist/tagumist skannimist.
M. IEEE 488, LAN, USB liidesed
Standardne kaugliides süsteemi lihtsaks integreerimiseks.
N. USB-port
Laadige andmed kiiresti ja lihtsalt mälupulgale alla.
O. 2 A terminal
DC pinge
100 mV kuni 1000 V (max 1050 V)
2,02x täisskaala
Maksimaalne eraldusvõime: 1 nV
4,0 μV/V (95%) 5,7 μV/V (99%), 1 aasta
0,5 μV/V (95%) 0,65 μV/V (99%), 24-tunnine stabiilsus
0 kuni 10 s lugemisava (eraldusvõime 200 ns)
DC vool
10 uA kuni 2 A (8558 A)
2,02x täisskaala
Maksimaalne eraldusvõime: 1 pA
9 μA/A (95%), 12 μA/V (99%), 1 aasta
0 ns kuni 100 s lugemisava
Vahelduvpinge
10 mV kuni 1000 V, 1 Hz kuni 10 MHz (max 1050 Vrms)
2,02x täisskaala Vpp, 1,2x täisskaala Vrms
Maksimaalne eraldusvõime: 1 nV
80 μV/V (95%), 103 μV/V (99%), 1 aasta
Vahelduvvool
10 uA kuni 30 A (ainult 8588A; 2 A 8558A puhul)
2,02x täisskaala Vpp, 1 Hz kuni 100 kHz 1,2x täisskaala Vrms
Maksimaalne eraldusvõime: 1 pA
300 μA/A (95%), 387 μA/V (99%), 1 aasta
Vastupidavus
1Ω kuni 10 GΩ (max 20 GΩ)
2,02x täisskaala
Maksimaalne eraldusvõime: 10 nΩ
10 μΩ/Ω (95%), 13 μΩ/Ω (99%), 1 aasta
Madala voolu režiim, kõrgepinge režiim ja voolu ümberpööramine Tru Ohms™
Digiteeri V
100 mV kuni 1000 V (max 1050 V)
2,02x täisskaala
Maksimaalne eraldusvõime: 18 bitti
5 megasamplit sekundis diskreetimissagedus
Kuni 20 MHz ribalaius
Digiteeri I
10 μA kuni 30 A (ainult 8588A; 2 A 8558A puhul)
2,02x täisskaala
Maksimaalne eraldusvõime: 18 bitti
5 megasamplit sekundis diskreetimissagedus
Kuni 4 MHz ribalaius
Sagedus või periood
Pinge, kuni 10 MHz
Vool, kuni 100 kHz
Sagedus kuni 100 MHz BNC-l
0,5 μHz/Hz, 1 aasta
Mahtuvus
1 nF kuni 100 mF
400 μF/F, 1 aasta
Temperatuur
PRT ja termopaar
5 mK PRT, 25 mK TC - 1 aasta
RF võimsus
Rhode & Schwarz NRP seeria DC I ja AC I väline šunt
DC I ja AC I väline šunt
A40B ja mis tahes muu väline šunt
Lugemiskiirus
1 näit /s @ 8,5 numbrit mällu
100 000 näitu /s 4,5 numbriga mällu
Kuni 5 000 000 (5 MS/s) näitu/s lenduvasse mällu digiteerimisel V ja I
Kuni 500 000 näidu/s edastus USB kaudu binaarvormingus
Mõõtmismälu
15 miljonit lugemist volatiilne
7,5 miljonit näitu muutumatu ajatempliga
16 GB muutumatu
GPIB, USBTMC, Ethernet
Natiivsed SCPI-ga ühilduvad kaugkäsklused
8508A ja 3458A emuleerimisrežiim
Toetab täielikult MET/CAL™ kalibreerimisprotseduuride teeki Fluke 8508A emulatsioonis
IVI juht
USB-mälupulk mugavaks andmeedastuseks .csv-vormingus
Käivitusmehhanismid
Käsitsi päästik
Väline BNC sisse- ja väljalülitamine
Sisemine või taseme päästik
Taimeri päästik
Ajastu päästik
Joone päästik
BUS-päästik
