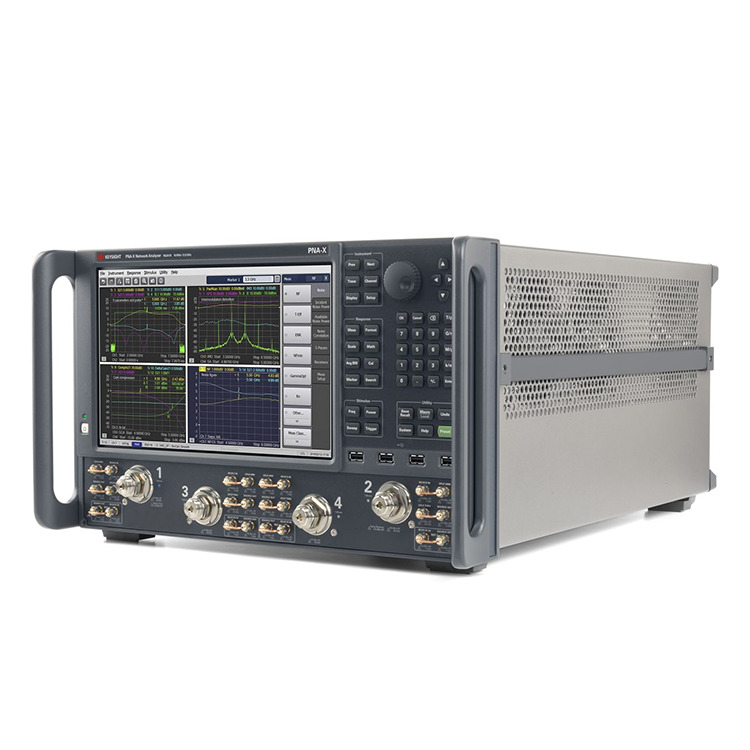

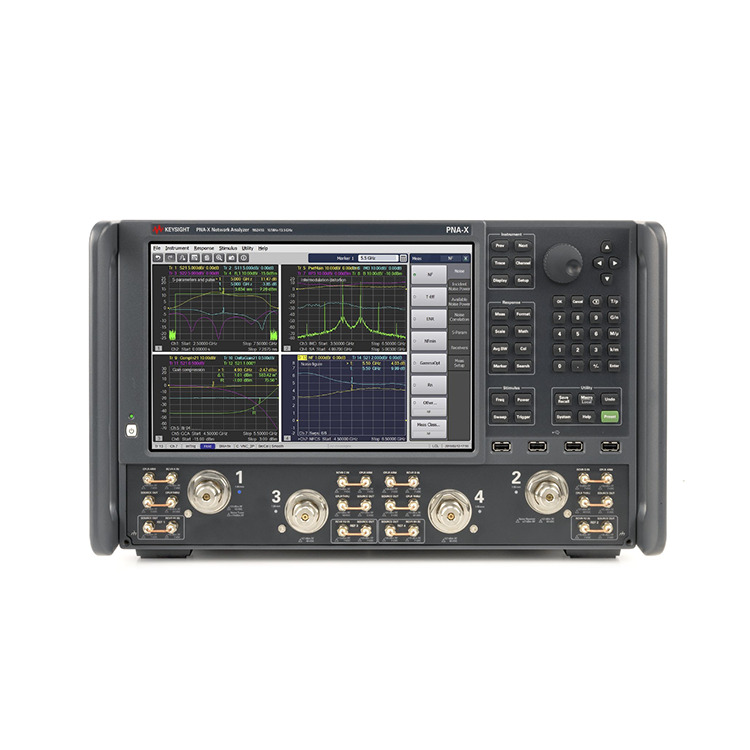

Professionaalse tootjana soovime teile pakkuda N5244B PNA-X võrguanalüsaatoreid. N5244B PNA-X Microwave Network Analyzer 10 MHz kuni 43,5 GHz, 2 ja 4 porti, on integreeritud ja paindlik testmootor, mis suudab mõõta aktiivseid seadmeid, nagu võimendid, mikserid ja sagedusmuundurid.
Jõudke ületamatu tipptaseme poole
Rohkem kui lihtsalt vektorvõrguanalüsaator, PNA-X on maailma kõige integreeritum ja paindlikum mikrolainetestimootor aktiivsete seadmete, nagu võimendid, mikserid ja sagedusmuundurid, mõõtmiseks. Riistvara sisaldab kahte sisemist signaaliallikat, signaali kombineerijat, S-parameetrite ja müra vastuvõtjaid, impulssmodulaatoreid ja generaatoreid ning lülitite ja raadiosageduslike pöörduspunktide komplekti. Need riistvarafunktsioonid pakuvad võimsa tuuma paljude lineaarsete ja mittelineaarsete mõõtmiste jaoks, mis kõik on ühendatud teie testitava seadmega.
Lihtsustage oma testimissüsteemi, asendades terve riiuli ühe PNA-X võrguanalüsaatoriga.
Vähendage testimisaega kõige laiema valiku ühe ühendusega mõõtmisrakendustega.
Testige täpselt lineaarset ja mittelineaarset seadme iseloomustust, kasutades täiustatud veaparandust.
Täiustatud RF-testis saate valida tööstuse kõige laiema valiku mõõtmisrakenduste hulgast kiiruse, täpsuse ja kasutusmugavuse jaoks.
Kiirendage komponentide käitumisest ülevaadet, kasutades multitouch-ekraani ja intuitiivset kasutajaliidest.
N5244B PNA-X võrguanalüsaatorid Peamised jõudlusandmed
Kõrge allika väljundvõimsus +13 dBm sagedusel 1 GHz kuni +11 dBm sagedusel 67 GHz
Kõrge dünaamiline ulatus: 134 dB sagedusel 20 GHz testpordis
Madal jäljemüra: 0,002 dB rms 1 kHz ribalaiusega
Madal vastuvõtja müra põrand
Vastuvõtja kõrge tihendamise tase
Kiire mõõtmiskiirus: 3,6 kuni 23 μs/punkt
Kõrge stabiilsus: < 0,03 dB/°C
| Sagedusvahemik | 900 Hz kuni 67 GHz |
| Jäljemüra | 0,002 dB RMS |
| Sisseehitatud pordid | 2 või 4 |
| Parim 201 punkti pühkimisaeg | 5,5 kuni 9,7 ms |
| Maksimaalne sagedus: | 43,5 GHz |
| Dünaamiline ulatus: | 127 dB @ 35 GHz |
| Väljundvõimsus: | 12 dBm |
