Võite olla kindel, et ostate meie tehasest R&S NRP67SN-V kolmeteelise dioodi võimsusandurid. R&S®NRPxxS/SN võimsusandurid kasutavad kolme eraldi diooditeed, millest igaüks töötab optimaalses detektorivahemikus. Selle tulemusena saab keskmist võimsust määrata suure täpsusega sõltumata modulatsiooni tüübist.
| Mudelid | R&S®NRP67SN-V |
| Sagedusvahemik | 50 MHz - 67 GHz |
| Tasemevahemik | -70 dBm - +20 dBm |
| LAN liides | √ |
| Pistiku tüüp | 1,85 mm (m) |
Kiired ja täpsed võimsuse mõõtmised CW ja moduleeritud signaalide jaoks
100 000 näitu/s

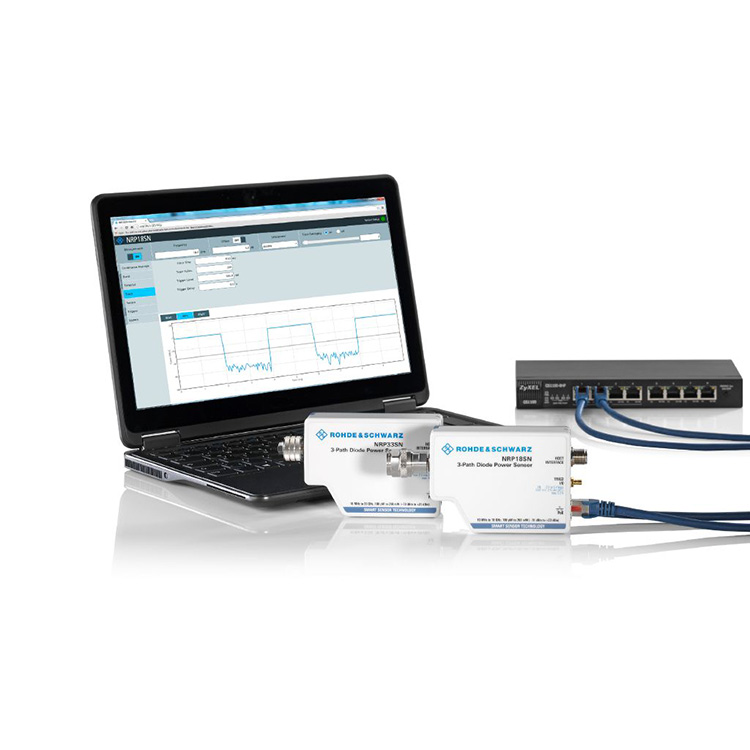

Juhtimine ja jälgimine LAN ja USB kaudu
Andurid suure võimsusega rakenduste jaoks
Paindlik töö R&S®NRX põhiseadmega
R&S®NRPxxS/SN võimsusandurid kasutavad kolme eraldi diooditeed, millest igaüks töötab optimaalses detektorivahemikus. Selle tulemusena saab keskmist võimsust määrata suure täpsusega sõltumata modulatsiooni tüübist. Mõõtmistulemusi häirivad signaalid või harmoonilised peaaegu ei mõjuta. R&S®NRPxxS/SN võimsusandurid käituvad seetõttu sarnaselt soojusvõimsuse anduritele, kuid pakuvad oluliselt suuremat kiirust. Need pakuvad kuni 93 dB dünaamilist ulatust ja suurepärase alumise mõõtepiiri –70 dBm.
Ideaalne lahendus paljude rakenduste jaoks
Kolmeteelised dioodi võimsusandurid sobivad paljude rakenduste jaoks, kuna need toetavad pidevat keskmist, katkestuse keskmist, ajapilu keskmist, värava keskmist ja jälgimismõõtmist. Suurepärase jõudluse ning enneolematu mõõtmiskiiruse ja täpsusega andureid saab kasutada täpse keskmise võimsuse mõõtmiseks nii juhtmevabade signaalide (nt GSM ja 3GPP) kui ka suurema ribalaiusega signaalide (nt LTE, LTE-Advanced või 5G) puhul.
Täiustatud kolmetee kontseptsioon
R&S®NRPxxS(N) võimsusandurid kasutavad kolme eraldi diooditeed, millest igaüks töötab optimaalses detektorivahemikus. Keskmist võimsust saab määrata suure täpsusega olenemata modulatsiooni tüübist. Mõõtmistulemusi häirivad signaalid või harmoonilised peaaegu ei mõjuta. R&S®NRPxxS(N) võimsusandurid käituvad seetõttu sarnaselt soojusvõimsuse anduritega, kuid pakuvad oluliselt suuremat kiirust ja kuni 93 dB dünaamilist ulatust.
Isegi madalatel tasemetel kuni -70 dBm
Mõõtmistäpsuse suurendamiseks madalatel tasemetel on vaja keskmistada mitu mõõdetud väärtust. Kuigi keskmistamine vähendab mürakomponenti, aeglustab see ka mõõtmist. R&S®NRPxxS(N) võimsusandurid on seetõttu loodud ülimadalat mõõtmismüra silmas pidades.
R&S®NRPxxS(N) võimsusandurid suudavad teostada mõõtmisi kuni alampiirini –70 dBm suurima kiiruse ja täpsusega, mis praegu turul saadaval on.
Piiramatu aja mõõtmine kuni 100 000 mõõtmist/s
Kiires pidevas keskmises režiimis suudavad R&S®NRPxxS(N) võimsusandurid sooritada kuni 100 000 käivitunud mõõtmist sekundis minimaalse päästiku kordusajaga 100 µs ilma ühtki mõõtmist kaotamata. See mõõtmiskiirus saavutatakse puhverrežiimi kasutades. Puhverrežiimis kogutakse kõik mõõdetud andmed anduri sisse ja edastatakse ühes plokis anduri hostile. R&S®NRPxxS(N) andurid täidavad uut kiiret režiimi ilma ajapiiranguteta!
Tehke võimsuse mõõtmisi kuni 30 W

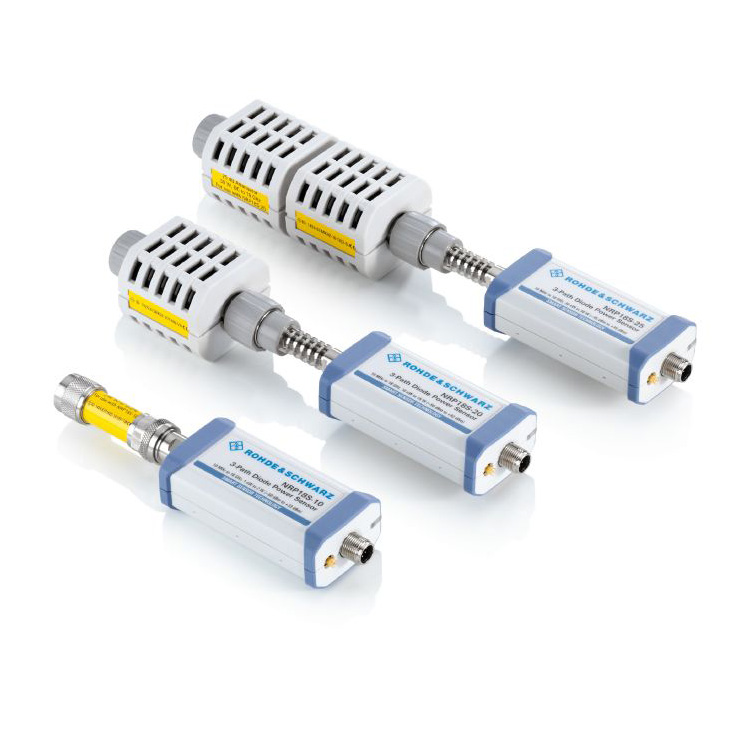

R&S®NRP18S-10, R&S®NRP18S-20 ja R&S®NRP18S-25 suure võimsusega kolmeteelise dioodi võimsusandurid koosnevad R&S®NRP18S-st ja 10/20/25 dB ülesvoolu atenuaatorist. Need on võimelised mõõtma võimsust kuni 2 W, 15 W ja 30 W. Kui kasutatakse koos atenuaatoriga, parandatakse automaatselt anduri ja atenuaatori vahelised mittevastavuse vead. Atenuaatori S-parameetrid määratakse ja salvestatakse andurisse tootmise ajal.
Spetsiaalselt ette nähtud kasutamiseks termovaakumkambrites (TVAC).

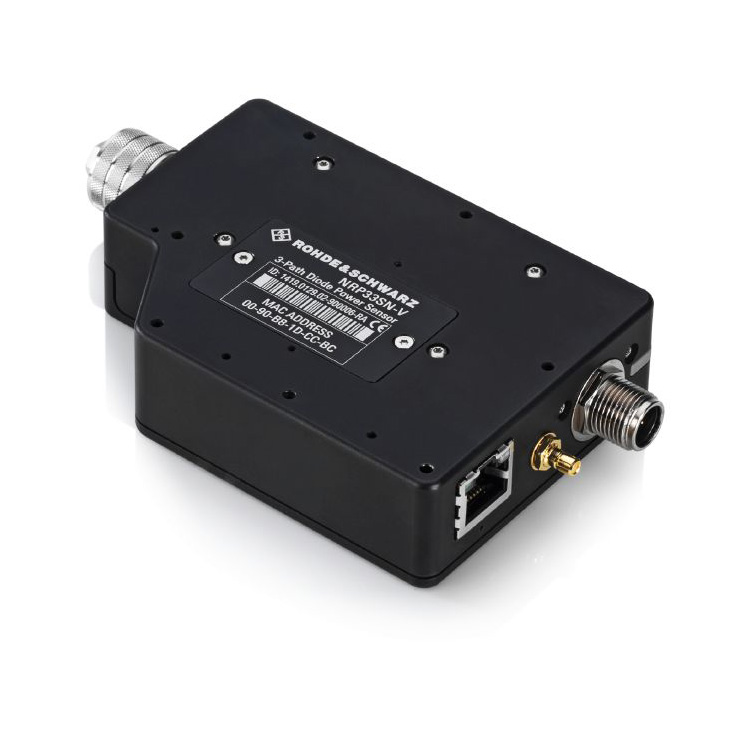

R&S®NRPxxSN-V TVAC-ühilduv võimsusandur on mõeldud satelliitsiderakenduste jaoks sagedusalas kuni 67 GHz. Kõik komponendid küpsetatakse tootmisprotsessi ajal vaakumkambris, nii et gaasi väljutamine on viidud miinimumini. Tänu LAN-võimalusele saab võimsusandureid kambrist väljastpoolt hõlpsasti juhtida ja jälgida, samas kui korpuses olevad õhutusavad tagavad rõhu ühtlustamise.
