R&S ZNB20 vektorvõrguanalüsaatorid

R&S ZNB20 vektorvõrguanalüsaatorid

Võtme faktid

Sagedusvahemik 9 kHz kuni 43,5 GHz

Kaks või neli porti

Lai dünaamiline ulatus kuni 140 dB

Lühikesed pühkimisajad 4 ms 401 punkti jaoks

Lai võimsuse pühkimisvahemik 98 dB

RF jõudlus

Loodud vastama kõrgeimatele standarditele

Võite olla kindel, et ostate R&S ZNB20 vektorvõrguanalüsaatorid meie tehasest. R&S®ZNB vastuvõtjad ühendavad suure võimsusega käsitsemisvõime kõrge tundlikkuse ja madala jälgimismüraga. R&S®ZNB põhiseadme dünaamiline ulatus on tavaliselt 140 dB. Valik R&S®ZNB8-B5x laiendab dünaamilist ulatust kuni 150 dB-ni portidevaheliseks mõõtmiseks. Analüsaator mõõdab väga väikese magnituudiga S-parameetreid ja faasitriivid on tavaliselt madalamad kui 0,01 dB/°C ja 0,15°/°C.

Kalibreeritud R&S®ZNB võimaldab täpseid mõõtmisi mitme päeva jooksul ilma uuesti kalibreerimata.

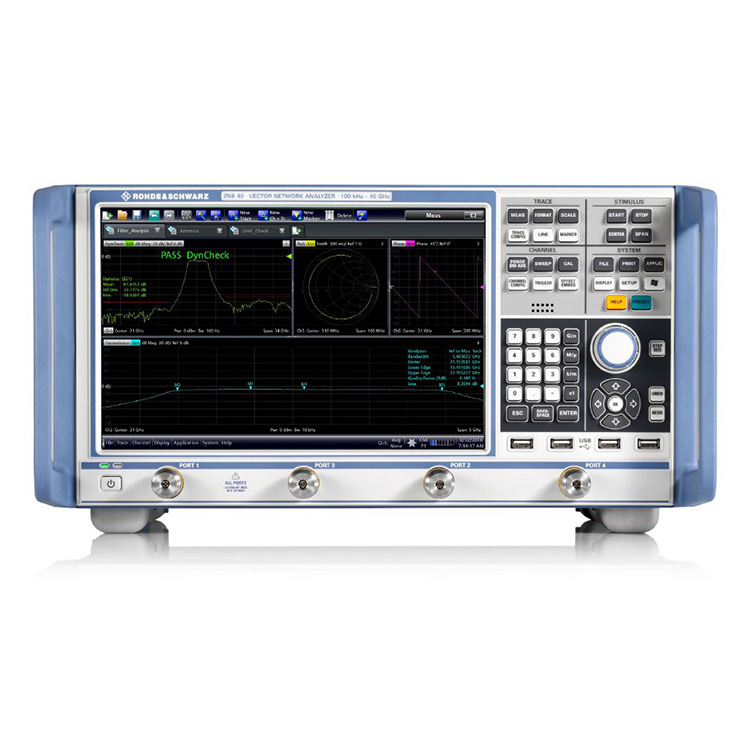

R&S®ZNB40 nelja pordiga.

Mitmekülgsed valikud

Aktiivsete ja passiivsete RF komponentide mugav iseloomustus

R&S®ZNB pakub palju funktsioone ja valikuid, sealhulgas manustamise/deembeding funktsioone, segarežiimi S-parameetreid tasakaalustatud DUT-i iseloomustamiseks ja uuesti määratletud S-parameetreid paindliku testi seadistamise konfigureerimiseks. Saadaval on ka ajadomeeni mõõtmisvõimalused koos silmadiagrammide, sagedust teisendavate mõõtmiste ja kahe sõltumatu sisemise generaatoriga.

Suur läbilaskevõime tootmises

Kiired mõõtmised ja väliste komponentide lihtne juhtimine

Kiired süntesaatori settimisajad annavad R&S®ZNB-le väga lühikesed mõõtmisperioodid. Suured IF ribalaiused võimaldavad kiireid diskreetimisaegu. Samuti tagab see kiire andmetöötluse kuvarile ja kiire LAN- või IEC/IEEE-andmete edastamise kontrollerile. Sellised funktsioonid nagu segmenteeritud pühkimine parandavad mõõtmisaega veelgi. Moodulid või väliseid osi saab hõlpsasti juhtida integreeritud juhtimisliidestega, nagu RFFE GPIO, GPIB ja käitleja I/O.

Menüü RFFE GPIO liidese konfigureerimiseks.

Multiport mõõtmised

Mõõtmised kuni 48 pordis

R&S®ZNB kombineerituna erinevate lülitimaatriksitega on terviklik lahendus kuni 48 pordiga moodulite keerukateks mõõtmisteks. Rohde & Schwarzi maatriksid annavad täielikud risttala mõõtmised, et määrata kõik mitmepordilise DUT-i S-parameetrid. Kuni 24 pordiga automaatsed kalibreerimisseadmed võimaldavad kiiret ja täpset häälestuskalibreerimist.

R&S®ZNB kahe R&S®ZN-Z84 lülitimaatriksiga.

Tarvikud terviklikuks lahenduseks

Erinevad tarvikud kalibreerimiseks, kontrollimiseks ja erinevateks mõõtmisteks

Mehaanilised kalibreerimis- ja taatluskomplektid

Automaatsed kalibreerimisseadmed

Katsetage kaableid

Momendivõtmed

Toetab R&S®NRP võimsusandurite perekonda

ja palju muud
