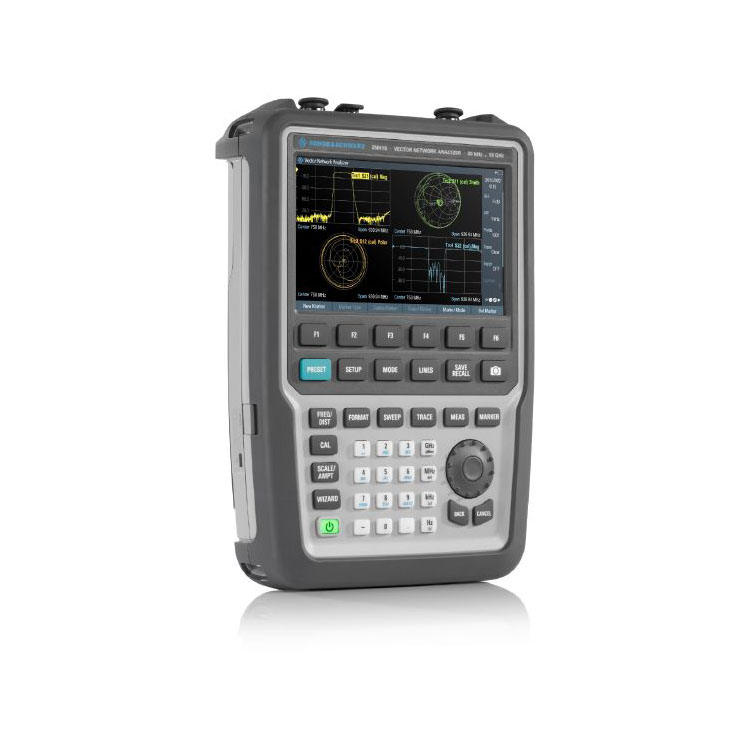

R&S ZNH26 pihuarvuti vektorvõrguanalüsaator

R&S ZNH26 pihuarvuti vektorvõrguanalüsaator

Võtme faktid

Võite olla kindel, et ostate R&S ZNH26 pihuarvuti vektorvõrguanalüsaatori meie tehasest. Sagedusvahemik 30 kHz kuni 4/8/18/26,5 GHz

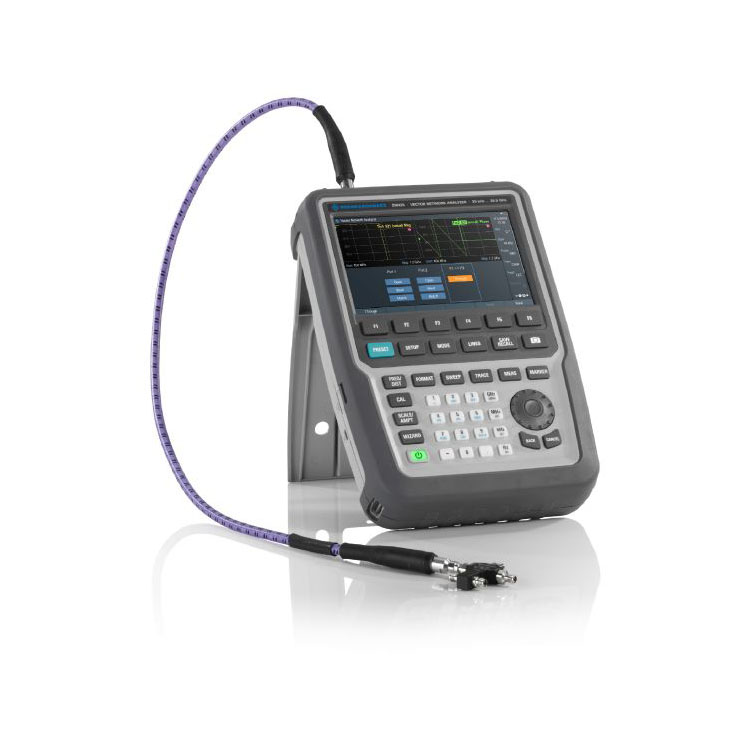

Ühe pordiga kaabli ja antenni mõõtmine põhiinstrumendiga

S-parameetri (S11, S12, S21, S22) mõõtmine põhiinstrumendiga

100 dB (tüüp) dünaamiline ulatus filtri ja antenni isolatsiooni mõõtmiseks

Mittepeegeldav ekraan, väike kuju, vastupidav korpus (IP51)

Nelja vastuvõtja arhitektuur

Täiustatud RF arhitektuur võimaldab juurdepääsu uusimatele kalibreerimistüüpidele

Nelja vastuvõtjaga arhitektuur koosneb spetsiaalsetest referentsvastuvõtjatest ja testvastuvõtjatest nii pordis 1 kui ka pordis 2. See võimaldab R&S®ZNH-l toetada täiustatud kalibreerimistüüpe, nagu näiteks tundmatu, avatud, lühiajaline ja sobitatud (UOSM) kalibreerimine. See kalibreerimine on kasulik DUT-de jaoks, millel on testportides erinevat tüüpi sisend- või väljundpistikud.

Nelja vastuvõtja arhitektuur

Minimaalne ümberlülitamine kahe pordi vahel ja keerukas kalibreerimine, näiteks UOSM

Kompaktne jõujaam

Suurepärane raadiosageduslik jõudlus väikeses vormingus

R&S®ZNH kaasaskantavus ja väike jalajälg muudavad selle ideaalseks välimõõtmisteks.

R&S®ZNH tagab ka suure jõudluse järgmiste funktsioonidega:

Lai sagedusvahemik 30 kHz kuni 4/8/18/26,5 GHz, et toetada laia valikut rakendusi

Kõrge dünaamiline ulatus kuni 100 dB (tüüp) suurte tasememuutuste mõõtmiseks

Väga täpne tänu madalale jälgimismüra suurusele (RMS) 0,0015 dB kuni 0,0040 dB (tüüp) ja madalale jälgimismüra faasile (RMS) 0,02° kuni 0,04° (tüüp).

Sisseehitatud vastuvõtja astmesummuti mõlemas pordis, mis on reguleeritav 5 dB sammuga vahemikus 0 dB kuni 15 dB

Vastuvõtja astmesummuti

Suurendab pordi sisendvõimsusvahemiku lineaarsust, mis kaitseb analüsaatorit ülekoormuse eest.

Lihtne kasutada

Multi-puuteekraan, kaugjuhtimispult ja mõõtmisviisard parima kasutuskogemuse tagamiseks

Multi-puutetundlik ekraan pakub nutitelefonides saadaolevat standardset suumimisfunktsiooni. R&S®ZNH toetab tüüpilisi telefoni juhtimisžeste, mis aitavad kasutajatel end koduselt tunda. Isegi kui operaatorid ei pääse instrumendile otse juurde, on sujuvaks tööks saadaval tasuta arvuti, Androidi ja iOS-i kaugjuhtimisrakendused. Lisaks aitab mõõtmisviisard lihtsustada mõõtmisi automatiseeritud testimisjärjestuste abil, kiirendades testimisprotsessi ja vähendades inimlike vigade võimalust.

Multi-touch funktsioon

Mahtuvuslik puuteekraan; intuitiivne juhtimine ja ekraani kalibreerimist pole vaja.

Lihtne konfiguratsioon

Lihtne ja kiire seadistamine koos konfiguratsiooni ülevaatemenüüga

R&S®ZNH-l on nii klahvid ja pöördnupp kui ka puuteekraani juhtnupud. Võtmed on suured ja hästi paigutatud, võimaldades kindaid kandes hõlpsat kasutamist.

Mahtuvuslik puuteekraan pakub uut tüüpi kasutajakogemust:

Suhelge otse ekraani elementidega

Kiire juurdepääs menüüdele

Muutke sagedust ja ulatust

Markerite lisamine/teisaldamine/kustutamine

Ja veel

Konfiguratsiooni ülevaatemenüü vähendab mõõtmisseadete konfigureerimiseks vajalikke samme, võimaldades kiiret seadistamist.

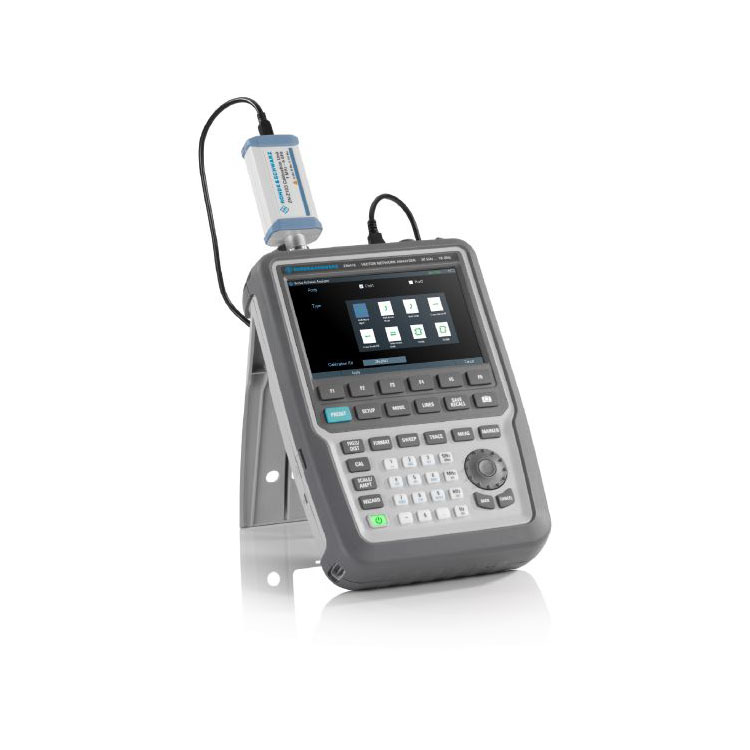

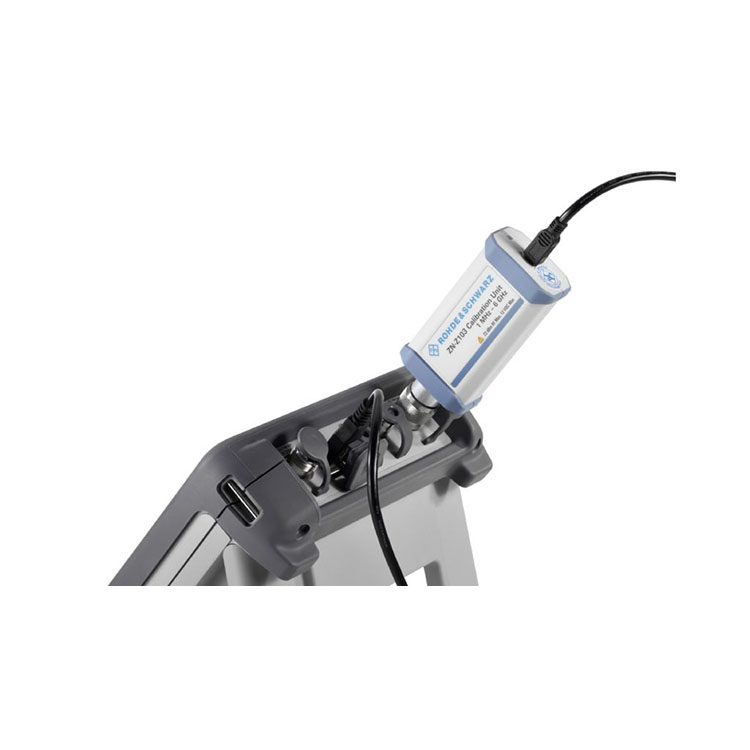

Paindlik kalibreerimine

Kasutaja määratletud kalibreerimisjärjestused pakuvad paindlikku lähenemist.

Lihtne lisada väärtust

Põhjalikud standardfunktsioonid ja lihtne valikute tellimine

R&S®ZNH põhiseade sisaldab:

Rikke kauguse mõõtmised

Ühe pordiga kaabli kadude mõõtmine

Peegelduse mõõtmine

Ülekande mõõtmine

Neli S-parameetrit (S₁₁, S₁₂, S₂₁, S₂₂)

Kui on vaja lisafunktsioone, on valikuid lihtne tellida. Kõiki valikuid saab tellida läbipaistvalt ja sõltumatult, mis tähendab, et pole varjatud kulusid ega segadust tellimisel.

S-parameetri kuva kiire seadistamine soovitud formaadis.

Standardvarustuses on neli S-parameetri mõõtmist.
